2023年3月15日

【役割】

·当社:標準外径の結合型19コアファ▪バの設計·製造。当社はこれまで,長距離大容量伝送に適した標準外径の結合型マルチコアファイバとして,結合型4コアファイバ,結合型7コアファイバを開発してきましたが,今回,コアの構造と配置の最適化により,標準外径でコア数世界最多の結合型19コアファイバを実現しました。

·nict:同ファeconpバの性能を最大限に引き出す伝送システムの構築。結合型マルチコアファイバでは信号干渉のために評価が容易ではないコア毎の伝送性能について,19コアの信号を同時に並列高速受信する光伝送システムを構築しました。

【実証内容】

商用の波長帯域(C、L帯)*⁵と偏波多重64 qam信号*⁶を用いて,伝送距離63.5公里において合計毎秒1.7ペタビットの伝送容量を実証しました。

【実証結果】

本実験の結果,標準外径マルチコア光ファイバの伝送容量世界記録に加え,毎秒1ペタビット級の標準外径マルチコア光ファイバ伝送実験の最長距離も更新しました。また,本成果は,結合型マルチコア光ファイバのコア数を19コアまで増やした場合でも,マルチモード光ファイバ伝送*⁷方式に比べ,大洋横断等の10000公里級伝送に必要なデジタル信号処理*⁸の負荷(消費電力)を大幅に低減できる可能性を示し,結合型マルチコア光ファイバのコア数のスケーラビリティを実証しました。結合型マルチコア光ファイバとその伝送技術が,長距離光通信網の大容量化へ向けた道を拓くキーテクノロジーとして期待されます。

なお,本実験結果の論文は,第46回光ファイバ通信国際会議(离岸金融中心2023)にて非常に高い評価を得て,最優秀ホットトピック論文(Postdeadline纸)として採択され,現地時間2023年3月9日(木)に発表しました。

■ご参考
·本件にいて，より詳しい技術内容は　国立研究開発法人情報通信研究機構プレスリリ，スをご参照ください。

·当社プレスリリス(2016年3月25日)
長距離大容量伝送に適した結合型マルチコア光ファ@ @バを開発

*1標準外径光ファバ
国際規格で,光ファイバのガラス(クラッド)の外径は0.125±0.0007毫米,被覆層の外径が0.235 ~ 0.265毫米と定められている。現在の光通信で広く使用されている光ファイバは,外径0.125毫米のシングルコア・シングルモードファイバで,毎秒250テラビットが伝送容量の限界と考えられており,新型光ファイバの研究開発が盛んに行われている。

*2マルチコア光ファバ
現在,中・長距離通信用に普及している標準シングルコア・シングルモード光ファイバによる伝送(3図)は毎秒250テラビット程度が容量の限界と考えられている。その問題を解決するために,コア(光の通り道)を増やしたマルチコア光ファイバを用いた伝送(図3 b)やマルチモード光ファイバの研究が進められてきた。マルチコアファイバでは,コア間が近接していると,あるコアから漏れた信号がほかのコアに侵入し,干渉して伝送品質が劣化する課題がある(図3 c)。コア間の信号干渉を低減するために,コア間を適切に広げコア内に信号を閉じ込めた非結合型マルチコア光ファイバが一般的である。現在早期実用化を目標として，標準外径の非結合型4コア光ファ议席バの研究開発が活発に行われている。

*3結合型マルチコア光ファバ
結合型のマルチコア光ファイバ(図3 d)はコア間の信号干渉を受信器側のMIMOデジタル信号処理*⁸によって除去する前提で,コアを密に配置している。結合型マルチコア光ファイバを用いた伝送は,マルチモード光ファイバ伝送に比べ,各コアを伝搬する信号の伝搬特性は均一化されるので長距離伝送に適している。しかし,長距離伝送に必要となるコア間結合のランダムさを担保するためには,結合が強くも弱くもなり過ぎない様に適切にコア同士の間隔をとる必要があり,これまで報告された標準外径の結合型マルチコアファイバのコア数は最大でも12コアである。

*4ペタビット，テラビット
1ペタビットは1000兆ビット，1テラビットは1兆ビット，1ギガビットは10億ビット。毎秒1ペタビットは，1秒間に8k放送の1000万チャンネル相当である。

*5　波長帯域
通信用途で主として用いられている波長帯域はC帯(波長1530 ~ 1565 nm)とL帯(1565 ~ 1625 nm)でその他にO帯(1260 ~ 1360海里),E帯(1360 ~ 1460海里),S帯(1460 ~ 1530海里),U帯(1625 ~ 1675 nm)がある。今回はc帯とl帯を使用した。

* 6 64 qam
QAMとは,光の位相と振幅を併用し複数のビットを表現する方式(多値変調)の一種である.64QAMは1シンボルが取り得る位相空間上の点が64個で,1シンボルで6ビットの情報(2⁶= 64通り)が伝送でき,同じ時間で书(通断键控)の6倍の情報が伝送できる。

*7マルチモド光ファバ伝送
光ファイバのコアの中を光信号が伝搬する時は,コアとクラッドの境界で全反射を繰り返しながら,様々な振動状態で進行する(図3 e)。この振動状態の違いが伝搬モ，ドである。マルチモド光ファバはコア径が大きく，一のコア内に複数のモドが存在する。マルチモード光ファイバの伝搬中や,入出力,接続時に,モード間での信号干渉が発生するため,米姆デジタル信号処理*⁸による干渉の除去が必要となる。モードの異なる信号では,受信器に届くまでの時間差が生じるため,ファイバの最適化や負荷の大きいデジタル信号処理が必要である。これまでのマルチモド光ファバ伝送では最大で55モドを用いた伝送が実現されている。

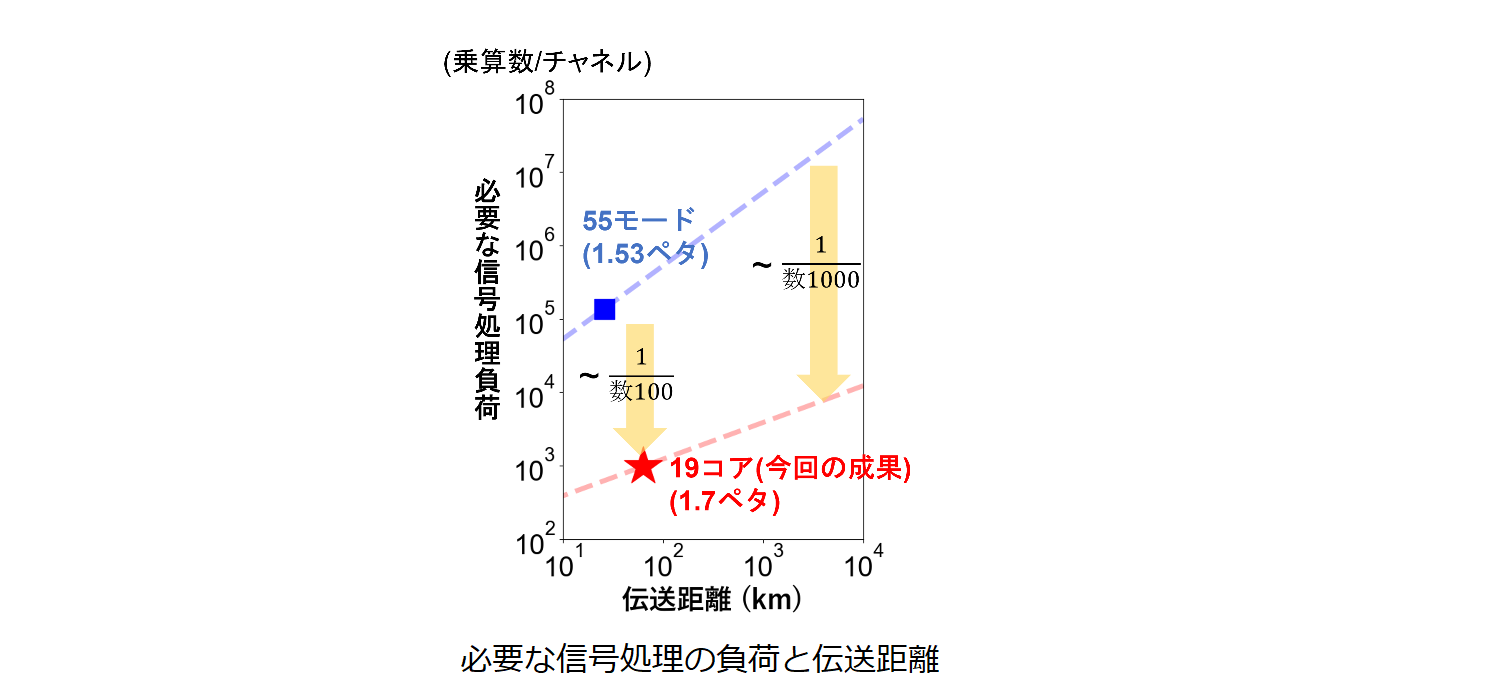

* 8米姆デジタル信号処理マルチモード光ファイバや結合型マルチコア光ファイバを用いた伝送では,モード分離(モード/コアごとの個別の信号チャネルへの分離)を行う際に,ほぼ必ずMIMO (Multi-input-multi-output)処理が必要となる。mimoは，無線通信でマルチパス干渉を除去するために用いられる信号処理技術である。光通信においては，同一の光ファ。米姆処理の負荷(消費電力)は,主に乗算の行われる回数で決まり,モード数の2乗と,ファイバ中の信号伝搬の影響を逆再生するためのフィルター関数の長さに比例する。マルチモード光ファイバ伝送では,フィルター関数の長さは各モードの伝搬速度差に依存し,通常はファイバ長に比例して伝搬速度差が蓄積されていくため,長距離伝送に信号処理の負荷が大きくなることが課題であった。結合マルチコア光ファイバ伝送では,空間チャネル(コア)ごとの伝搬特性は均一化され,フィルター関数の長さは伝送距離の1/2乗に比例する特徴がある。大洋横断級である伝送距10000公里離で比較すると,今回の結合19コア方式は,55モード伝送に比べてチャネル当たりのMIMO処理の負荷を最大で数千分の1にまで下げられる可能性がある。
